Ружье мц108 и технические характеристики

Взаимодействие механизмов

Для открывания стволов необходимо отвести ры­чаг запирания вправо, а стволы повернуть вокруг оси шарнира. При повороте рычага запирания рамка переместится в заднее положение и освободит стволы, а соединенное с рамкой коромысло повернет курки до постановки их на предохранительные зацепы. Рычаг запирания фиксируется в крайнем правом положении под­пружиненным стопором.

При открывании стволов взводители переместят­ся назад и поставят курки в боевое положение. При этом боевая пружина будет поджата, шептала под дей­ствием спусковой пружины заскочат за боевые взво­ды курков. Одновременно взводители повернут коромыс­ло, при этом тяга сдвинет кнопку предохраните­ля в крайнее заднее положение, и предохранитель ав­томатически запрет спусковые крючки.

Версия 10:14, 31 марта 2011

МЦ 106
Производитель:	ЦКИБ СОО
Страна:	Россия
Тип оружия:	огнестрельное
Назначение:	охотничье ружье
Тип ствола:	гладкоствольное
Тип заряжания:	не автоматическое
Количество стволов:	двуствольное
Расположение стволов:	вертикально
Характеристики
Год создания:	1988
Длина:	1100-1170 мм
Длина ствола:	675-750 мм
Вес, кг:	3,25-3,6 кг
Калибр:	,, 7,62,

МЦ 106 — двуствольное внутрикурковое ружье с вертикально расположенными стволами. Выпускается с 1988 года.
ЦКИБ СОО выпускает следующие модификации ружья МЦ 106:

МЦ 106-12 — охотничье ружье со стволами 12-го калибра;

МЦ 106-12м — модификация, предназначенная для стрельбы патронами «Магнум»;

МЦ 106-20 — ружье со стволами 20-го калибра;

МЦ 106-17 — комбинированное ружье с верхним стволом 12 калибра и нижним нарезным стволом калибра 7,62;

МЦ 106-19 — комбинированное ружье с верхним стволом 12 калибра и нижним нарезным стволом калибра 9;

МЦ 106-0 — спортивное ружье для стрельбы на круглом стенде;

МЦ 106-01 — спортивное ружье для стрельбы на траншейном стенде.

Модель МЦ 106 разработана на базе известного ружья МЦ 6, а также спортивного МЦ 108, которое в свою очередь представля­ет совершенствование спортивной модели ружья МЦ 8. (Конструкция имеет почти полную унификацию с МЦ 108).

Ружье МЦ 106-12 предназначено для стрельбы дробью, кар­течью и пулями. Единственное отечественное охотничье ружье штучного производства, позволяющее применять усиленные патроны, развивающие давление пороховых газов 918 кг/см2 (90 МПа), имеет повышенную гарантий­ную наработку (20 тыс. выстрелов) и такой же запас проч­ности, что и спортивное ружье МЦ108. В то же время ру­жье имеет пониженный вес вследствие уменьшения габа­ритов коробки ружья, снижения веса стволов, коробки, рамок запирания за счет применения термообработанной высоколегированной стали. Вес ружья 3,25 кг.

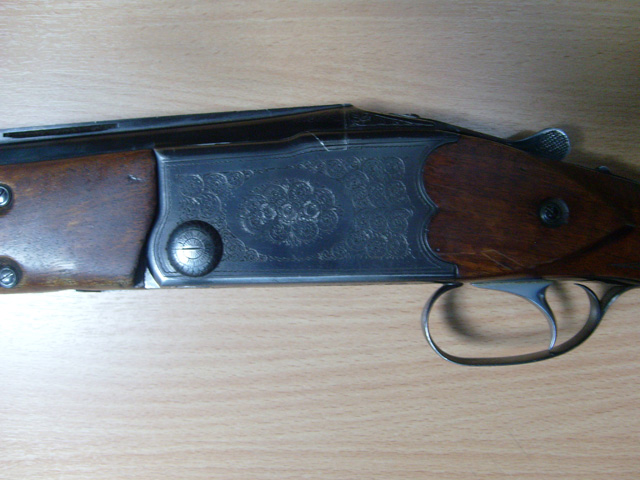

Ружья МЦ108

высокого класса, предназначено для стрельбы по летящим мишеням, выпускается двух модификаций: МЦ 108-03 (траншейный стенд), МЦ 108-04 (круглый стенд). Стволы с вентилируемой прицельной планкой расположены в вертикальной плоскости и соединяются с коробкой посредством ствольной муфты, шарнира, рамок запирания и защелки цевья. Цевье закрепляется на стволах винтами. Ударно-спусковой механизм с одним спусковым крючком смонтирован на отдельном основании, обеспечивает выстрелы из нижнего, а затем из верхнего стволов. Для исключения вероятности случайного выстрела имеются неавтоматический предохранитель и перехватыватели курков. Ложа с выступами для руки и под щеку и цевье изготовлены из ореховой древесины, пропитаны олифой. Наружные поверхности коробки украшены гравировкой.

МЦ 108-04

Калибр 12, длинна стволов 675, патронника 70, дульное устройство стволов нижнего ствола расширение, верхнего расширение, масса не более 3,6 кг.

МЦ 108-03

Калибр 12, длинна стволов 750, патронника 70, дульное устройство стволов нижнего ствола сужение 1,0 мм, верхнего сужение 1,2 мм, масса не более 3,6 кг.

МЦ 108 — 03

Один комплект стволов, 750 мм, траншея. Один спусковой крючок.

Ружье предназначено для стрельбы на траншейном и стенде. Разработано на базе легендарных спортивных ружей МЦ8 — основное оружие советских спортсменов в течение многих лет.

Модернизированный шарнирный узел соединения стволов с коробкой, применяемый только на ружьях МЦ, система запирания двумя рамками на три крюка обеспечивают беспрецедентную живучесть — основной показатель для спортивного оружия.

Ударно-спусковой механизм неизбирательного типа с одним спусковым крючком (последовательность выстрела — «нижний-верхний ствол»). Общий выталкиватель, неавтоматический предохранитель, перехватыватели курков, сменные мушки.

Совершенство технических решений, использованных при разработке, подтверждено многократными наградами советских спортсменов — 16 золотых, 9 серебряных, 15 бронзовых медалей на Олимпийских играх, Чемпионатах мира и Европы, призерами которых в разные годы были Д.Монаков, А.Черкасов, Т.Имнаишвили, В.Тимохин, Е.Рабая (Шиширина), С.Лазарева, Ю.Кленова, Е.Пущина

МЦ 108 — 04

Один комплект стволов, 675 мм, раструбы. Один спусковой крючок.

Ружье предназначено для стрельбы на круглом и стенде. Разработано на базе легендарных спортивных ружей МЦ8 — основное оружие советских спортсменов в течение многих лет.

Модернизированный шарнирный узел соединения стволов с коробкой, применяемый только на ружьях МЦ, система запирания двумя рамками на три крюка обеспечивают беспрецедентную живучесть — основной показатель для спортивного оружия.

Ударно-спусковой механизм неизбирательного типа с одним спусковым крючком (последовательность выстрела — «нижний-верхний ствол»). Общий выталкиватель, неавтоматический предохранитель, перехватыватели курков, сменные мушки.

МЦ 108 — 06

Одна пара стволов 700 мм без дульных сужений (цилиндры).

Один спусковой крючок.

Ружье предназначено для стрельбы на круглом и стенде. Разработано на базе легендарных спортивных ружей МЦ8 — основное оружие советских спортсменов в течение многих лет.

Модернизированный шарнирный узел соединения стволов с коробкой, применяемый только на ружьях МЦ, система запирания двумя рамками на три крюка обеспечивают беспрецедентную живучесть — основной показатель для спортивного оружия.

Ударно-спусковой механизм неизбирательного типа с одним спусковым крючком (последовательность выстрела — «нижний-верхний ствол»). Общий выталкиватель, неавтоматический предохранитель, перехватыватели курков, сменные мушки.

МЦ 200

Ружья высокого класса. Предназначены для стрельбы на круглом и траншейном стендах. Разработаны на базе всемирно известных спортивных ружей МЦ8, МЦ108, отличаются наличием быстросъемного ударно-спускового механизма.

Использованы успешно апробированные в ходе многолетней эксплуатации технические решения — фирменный шарнирный узел соединения стволов с коробкой, система запирания двумя рамками на три крюка, обеспечивающие колоссальную живучесть.

Ударно-спусковой механизм неизбирательного типа с одним спусковым крючком. Ружья комплектуются дополнительным ударно-спусковым механизмом.

Эжекторный механизм, неавтоматический предохранитель, перехватыватели курков, сменные цветные мушки.

Совершенство конструктивной схемы, высокая степень безопасности и оснащенности предопределяют лидерство и востребованность ружей на долгие годы

По материалам: www.nerix.biz

Общая характеристика

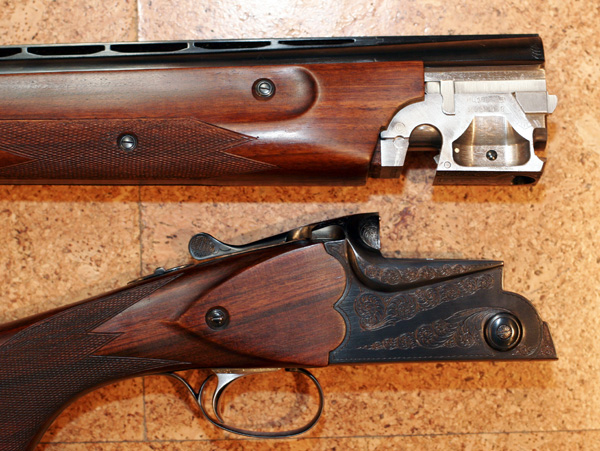

Стволы отъемные длиной 750 мм, распо­ложены в вертикальной плоскости. Дульное сужение кана­ла нижнего ствола 0,5 мм, верхнего — 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повер­нуть защелку стволов в крайнее нижнее положение, отвес­ти рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами ко­робки и извлечь их из коробки.
Коробка ружья МЦ 106, в отличие от модели МЦ 6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ 6 коробка (как и в моделях МЦ 10, МЦ 5) изготавливалась из легкого сплава, коробка же ружья МЦ 106 — стальная.

В ружье МЦ 106 также усовершенствовано крепле­ние к стволам неотделяемого цевья, что было слабым местом в модели МЦ 6. Цевье закреплено на стволах гай­ками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет вве­дения дополнительного межствольного вкладыша. С це­лью устранения самоотвинчивания стяжных винтов на­кладок цевья введены цанговые гайки, плотно охватыва­ющие резьбовое соединение. Приклад ореховый. На при­кладе и стволе имеются антабки. Ударный механизм с внутренними курками и спусковой механизм с двумя спус­ковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении кур­ков в процессе открывания стволов. Курки взводятся од­новременно в процессеотпирания и открывания ство­лов. Гильзы выдвигаются из патронников общим вытал­кивателем.

Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья ис­ключает производство выстрела при неполностью запер­тых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также пре­дусмотрена возможность постановки ружья на предохра­нитель после одного выстрела. Для этого необходимо пос­ле первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ 6-12.

Спортивные ружья МЦ-108-03 и МЦ-108-04

Спортивное гладкоствольное ружье с вертикально расположением стволов. Выпускается в двух модификациях: МЦ108-03 для стрельбы на траншейном стенде и МЦ108-04 для стрельбы на круглом стенде с начала 1980 года.

Прочностные характеристики стволов и узла запирания позволяют использовать спортивные патроны, развивающие эксплуатационное давление пороховых газов до 900 кгс/см2, что соответствует требованиям международных стандартов.

Ударно-спусковой механизм — с одним спусковым крючком (как у всех спортивных ружей) и фиксированной последовательностью стрельбы: нижний — верхний ствол, что обеспечивает стрельбу из обоих стволов без изменения положения кисти руки.

Предохранитель неавтоматический (автоматические в спортивных ружьях практически не применяются); кнопка стопора, фиксирующего рычаг запирания в открытом положении, выведена на правую сторону коробки; защёлка, соединяющая стволы с коробкой, смонтирована в муфте стволов, фиксируется в крайних положениях и позволяет присоединять стволы к коробке при любом положении защёлки. Имеются перехватыватели курков, обеспечивающие безопасность обращения с ружьём на стенде.

Цевьё неотъёмное, крепится к стволам винтами. Гильзы выдвигаются общим экстрактором (выталкивателем); был вариант ружья с эжекторами, но он, как говорится, «не прижился». Формы и размеры пистолетной ложи с широким гребнем определены спецификой стрельбы на траншейном и круглом стендах. Ружьё МЦ108-03 имеет более прямую ложу, резиновый амортизатор приспособлен для стрельбы на траншейном стенде. Ружьё МЦ108-04 имеет ложу с большим прогибом, резиновый амортизатор прямой, приспособлен для стрельбы на круглом стенде.

За высокие баллистические, эргономические и эстетические качества, исключительную надёжность действия механизмов ружьё МЦ108-03 удостоено Диплома и золотой медали Международной ярмарки в Пловдиве в 1985 году. Несмотря на то, что ружьё МЦ108 находится на вооружении сборной команды страны немногим более 11 лет, оно завоевало отличный авторитет среди отечественных и зарубежных спортсменов. Из ружей МЦ108 неоднократно были установлены личные и командные рекорды на Европейских чемпионатах по стендовой стрельбе.

Ружья МЦ108 изготавливают небольшими партиями, в основном для обеспечения сборной страны и ведущих спортсменов, поэтому поступление такой модели в периферийные охотничьи и спортивные организации весьма ограничено.

Ружьё МЦ108-03 может быть использовано на всех охотах, где требуется предельно дальний (до 50 м) бой дробью; на дистанциях до 25 м стрелять на охоте из такого ружья не имеет смысла: будут или промахи, или разбитая дичь. На небольших расстояниях, до 25 м, может быть использовано и ружьё МЦ108-04.

Общая характеристика

Стволы отъемные длиной 750 мм, распо­ложены в вертикальной плоскости. Дульное сужение кана­ла нижнего ствола 0,5 мм, верхнего — 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повер­нуть защелку стволов в крайнее нижнее положение, отвес­ти рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами ко­робки и извлечь их из коробки.
Коробка ружья МЦ 106, в отличие от модели МЦ 6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ 6 коробка (как и в моделях МЦ 10, МЦ 5) изготавливалась из легкого сплава, коробка же ружья МЦ 106 — стальная.

В ружье МЦ 106 также усовершенствовано крепле­ние к стволам неотделяемого цевья, что было слабым местом в модели МЦ 6. Цевье закреплено на стволах гай­ками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет вве­дения дополнительного межствольного вкладыша. С це­лью устранения самоотвинчивания стяжных винтов на­кладок цевья введены цанговые гайки, плотно охватыва­ющие резьбовое соединение. Приклад ореховый. На при­кладе и стволе имеются антабки. Ударный механизм с внутренними курками и спусковой механизм с двумя спус­ковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении кур­ков в процессе открывания стволов. Курки взводятся од­новременно в процессеотпирания и открывания ство­лов. Гильзы выдвигаются из патронников общим вытал­кивателем.

Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья ис­ключает производство выстрела при неполностью запер­тых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также пре­дусмотрена возможность постановки ружья на предохра­нитель после одного выстрела. Для этого необходимо пос­ле первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ 6-12.

Взаимодействие механизмов

Для открывания стволов необходимо отвести ры­чаг запирания вправо, а стволы повернуть вокруг оси шарнира. При повороте рычага запирания рамка переместится в заднее положение и освободит стволы, а соединенное с рамкой коромысло повернет курки до постановки их на предохранительные зацепы. Рычаг запирания фиксируется в крайнем правом положении под­пружиненным стопором.

При открывании стволов взводители переместят­ся назад и поставят курки в боевое положение. При этом боевая пружина будет поджата, шептала под дей­ствием спусковой пружины заскочат за боевые взво­ды курков. Одновременно взводители повернут коромыс­ло, при этом тяга сдвинет кнопку предохраните­ля в крайнее заднее положение, и предохранитель ав­томатически запрет спусковые крючки.

Закрывание ружья осуществляется поворотом ство­лов вокруг оси шарнира. При этом в конце поворота вер­хняя часть муфты стволов посредством гнетка стопора выключит стопор, после чего под действием пружины рамка запирания произведет запирание стволов. Рычаг за­пирания займет исходное положение.
Перед выстрелом необходимо кнопку предохраните­ля передвинуть в крайнее переднее положение. Для про­изводства выстрела из нижнего ствола необходимо нажать на передний спусковой крючок, при этом правое шеп­тало выйдет из зацепления с правым курком, который под действием боевой пружины ударит по бойку, Про­изойдет выстрел из нижнего ствола. Аналогично работает левый узел спускового механизма при нажатии на задний спусковой крючок.
